8-Channel Relay (5V) Module Shield บอร์ดขยายสัญญาณ

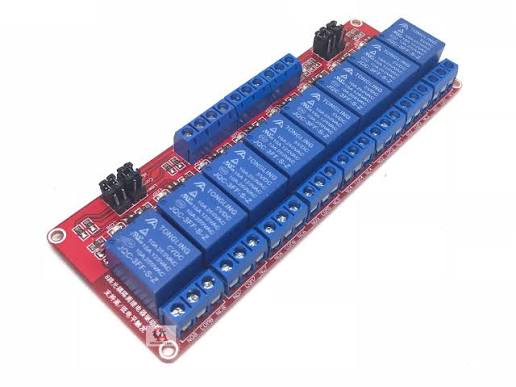

8-Channel Relay (5V) Module Shield บอร์ดขยายสัญญาณ คือบอร์ดขยายสัญญาณที่ช่วยให้ไมโครคอนโทรลเลอร์อย่าง Arduino หรือ Raspberry Pi สามารถควบคุมอุปกรณ์ไฟฟ้าหลายชิ้นได้พร้อมกัน โดยแต่ละช่องทำหน้าที่เหมือนสวิตช์ไฟฟ้าที่เปิด-ปิดด้วยสัญญาณควบคุม บอร์ดนี้จึงเป็นตัวเลือกยอดนิยมสำหรับงานอัตโนมัติในบ้าน ระบบไฟอัจฉริยะ ปั้มน้ำ หรือโครงการที่ต้องควบคุมโหลดไฟฟ้าหลายจุดแยกกัน จุดเด่นและข้อมูลจำเพาะ จุดขายสำคัญของโมดูลนี้คือความสามารถในการควบคุมกระแสไฟฟ้าสูงถึง 10A ที่ 250V AC หรือ 30V DC ต่อช่อง เพียงพอสำหรับการควบคุมเครื่องใช้ไฟฟ้าทั่วไปหลายชนิด แต่ละรีเลย์มีขั้วต่อ 3 ขา ได้แก่ NC (Normally Closed), COM (Common) และ NO (Normally Open) ซึ่งช่วยให้เลือกการทำงานได้ทั้งแบบปกติเปิดหรือปกติปิด นอกจากนี้ยังมีไฟ LED แสดงสถานะการทำงานของแต่ละช่อง ทำให้ตรวจสอบได้ง่ายว่าช่องไหนกำลังเปิดอยู่ บอร์ดนี้มีขนาดประมาณ 137 x 56 มิลลิเมตร ใช้ไฟเลี้ยง 5V และกินกระแสสูงสุดประมาณ 480 mA เมื่อเปิดรีเลย์ทุกช่องพร้อมกัน มีวงจรออปโตคัปเปลอร์ (Optocoupler) ที่ช่วยแยกวงจรควบคุมไฟต่ำออกจากวงจรไฟฟ้าแรงสูง 8-Channel Relay (5V) Module Shield บอร์ดขยายสัญญาณ
ช่วยเพิ่มความปลอดภัยและป้องกันสัญญาณรบกวน ประสบการณ์การใช้งานจริง จากรีวิวของผู้ใช้จริง ส่วนใหญ่พอใจกับประสิทธิภาพของบอร์ดนี้ โดยให้คะแนนเฉลี่ย 4.5-4.7 ดาว ผู้ใช้รายหนึ่งทดสอบใช้งานติดต่อกัน 9 ชั่วโมงต่อวันนาน 3 สัปดาห์กับระบบไฟในงานเลี้ยง โดยควบคุมผ่าน Arduino UNO ผลปรากฏว่าทำงานได้โดยไม่มีปัญหา อย่างไรก็ตาม มีข้อสังเกตสำคัญจากผู้ใช้งานหลายคน การทำงานของรีเลย์ที่แตกต่างกัน ผู้ใช้รายหนึ่งสังเกตว่าเสียงสวิตช์ของรีเลย์แต่ละตัวไม่เหมือนกัน แสดงถึงความแตกต่างของการผลิตในแต่ละช่อง ซึ่งอาจไม่เป็นปัญหาในงานทั่วไป ปัญหาพินงอ ผู้ใช้หลายรายได้รับสินค้าที่มีขาพิน (Pin Header) งอมาจากการขนส่ง แม้จะอยู่ในบรรจุภัณฑ์ที่ดี แม้จะแก้ไขได้ง่าย แต่บ่งบอกถึงปัญหาควบคุมคุณภาพในการจัดส่ง
8-Channel 5V Relay Shield การใช้งานกับ Arduino
การใช้งานกับ Arduino มีผู้ใช้เตือนว่าแม้บางร้านอ้างว่าใช้กับ Arduino ได้โดยตรง แต่จริงๆ แล้วต้องใช้ทรานซิสเตอร์ต่อเพิ่ม เนื่องจากขา Input ของบอร์ดนี้ทำงานแบบ Active Low (ต้องดึงลงกราวด์เพื่อเปิดรีเลย์) และอาจต้องใช้ไฟเลี้ยงแยกต่างหาก เพราะการดึงไฟจาก Arduino UNO 5V อาจทำให้ไฟเลี้ยงไม่พอหรือเกิดความร้อนสูงเกินไป ข้อควรระวังสำคัญ เรื่องไฟเลี้ยง ถึงแม้จะเรียกว่า 5V Relay Module แต่ผู้ใช้หลายรายพบว่ารีเลย์ที่ติดตั้งบนบอร์ดบางรุ่นเป็นชนิด 12V ซึ่งต้องใช้ไฟ 12V จึงจะทำงานได้ หากคุณซื้อมาแล้วพบว่าใช้ไฟ 5V แล้วรีเลย์ไม่ทำงาน ควรตรวจสอบรหัสรีเลย์บนบอร์ด (เช่น SRD-05VDC-SL-C = 5V, SRD-12VDC-SL-C = 12V) และอาจต้องใช้ไฟ 12V แยกต่างหาก การจ่ายไฟ ผู้เชี่ยวชาญแนะนำให้ใช้แหล่งจ่ายไฟแยกต่างหากสำหรับบอร์ดนี้ โดยเฉพาะหากต้องเปิดรีเลย์หลายตัวพร้อมกัน เนื่องจากการดึงไฟจากบอร์ด Arduino เพียงอย่างเดียวอาจทำให้ไมโครคอนโทรลเลอร์ทำงานผิดปกติหรือเสียหายได้ ขีดจำกัดของรีเลย์ แม้สเป็กระบุว่า 10A ที่ 250V แต่มีผู้ใช้รายงานว่ารีเลย์เริ่มติดค้าง (จัมพ์) เมื่อใช้งานกับโหลด AC เพียง 50W (ประมาณ 0.2A) ที่ 230V ดังนั้นควรใช้ในขอบเขตที่ต่ำกว่าสเป็ค เพื่อความปลอดภัย 8-Channel 5V Relay Shield เป็นอุปกรณ์ที่มีประโยชน์อย่างมากสำหรับโปรเจกต์ที่ต้องการควบคุมอุปกรณ์ไฟฟ้าหลายตัวจากไมโครคอนโทรลเลอร์ ด้วยราคาที่ไม่แพงและการใช้งานที่ตรงไปตรงมา จึงเหมาะสำหรับทั้งนักพัฒนาและผู้ที่ชื่นชอบงานอิเล็กทรอนิกส์ อย่างไรก็ตาม ควรตรวจสอบให้แน่ใจเกี่ยวกับสเป็คไฟเลี้ยงของบอร์ดที่ซื้อ (5V หรือ 12V) และควรใช้แหล่งจ่ายไฟแยกต่างหากเพื่อหลีกเลี่ยงปัญหาไฟเลี้ยงไม่พอ หากคำนึงถึงประเด็นเหล่านี้ บอร์ดนี้จะสามารถทำงานได้อย่างน่าเชื่อถือในหลากหลายโครงการ
การเขียนโค้ดสั่งงาน 8-Channel Relay Module Shield
การเขียนโค้ดสั่งงาน 8-Channel Relay Module Shield นั้นไม่ยุ่งยาก เพียงแค่ทำตามขั้นตอนเหล่านี้ โดยใช้ Arduino เป็นตัวอย่างหลัก ซึ่งเป็นบอร์ดที่นิยมใช้กันมากที่สุด ขั้นตอนแรก ทำความรู้จักกับโมดูลรีเลย์ของคุณ ก่อนจะเขียนโค้ด เราต้องเข้าใจคุณสมบัติพื้นฐานของโมดูลก่อน ซึ่งจะช่วยให้ต่อวงจรและเขียนโปรแกรมได้ถูกต้อง สัญญาณควบคุม (Trigger Signal) โมดูลรีเลย์มี 2 ประเภทหลักๆ คือ Active HIGH (ทำงานเมื่อสัญญาณเป็น HIGH) และ Active LOW (ทำงานเมื่อสัญญาณเป็น LOW) โดยรุ่นที่พบได้ทั่วไปมักเป็นแบบ Active LOW นั่นคือเมื่อเราสั่ง digitalWrite(pin, LOW) รีเลย์จะทำงาน (ดึงดูดหน้าสัมผัส) และเมื่อสั่ง digitalWrite(pin, HIGH) รีเลย์จะหยุดทำงาน วิธีสังเกตง่ายๆ โดยทั่วไปแล้ว ถ้าเชื่อมต่อขา IN1 เข้ากับ GND แล้วได้ยินเสียงรีเลย์ทำงาน (คลิก) แสดงว่าเป็นแบบ Active LOW การต่อวงจรพื้นฐาน โดยปกติแล้วจะต่อวงจรดังนี้ VCC ต่อกับขา 5V ของ Arduino GND ต่อกับขา GND ของ Arduino IN1 – IN8 ต่อกับขา Digital I/O ของ Arduino (เช่น ขา 2 ถึง 9) ขั้นตอนที่สอง โค้ดตัวอย่างสำหรับ Arduino นี่คือตัวอย่างโค้ดที่ครบถ้วนและมีคำอธิบาย ซึ่งสร้างขึ้นจากข้อมูลจากผู้ผลิตและนักพัฒนาหลายราย โดยจะเปิด-ปิดรีเลย์ทั้งหมดเป็นรอบ ๆ
cpp
// กำหนดขาที่เชื่อมต่อกับรีเลย์แต่ละตัว
// ปรับเปลี่ยนตามการเชื่อมต่อจริงของคุณ
const int relayPins[] = {2, 3, 4, 5, 6, 7, 8, 9};
const int numRelays = 8;
// ฟังก์ชันนี้จะทำงานเพียงครั้งเดียวเมื่อเริ่มต้น
void setup() {
// กำหนดให้ขาทุกขาเป็น OUTPUT
for (int i = 0; i < numRelays; i++) {
pinMode(relayPins[i], OUTPUT);
// ตั้งค่าเริ่มต้นเป็น HIGH เพื่อให้รีเลย์ ALL OFF (สำหรับแบบ Active LOW)
digitalWrite(relayPins[i], HIGH);
}
}
// ฟังก์ชันนี้จะทำงานวนลูปไปเรื่อยๆ
void loop() {
// เปิดรีเลย์ทีละตัว (เปลี่ยนเป็น LOW สำหรับแบบ Active LOW)
for (int i = 0; i < numRelays; i++) {
digitalWrite(relayPins[i], LOW);
delay(200); // รอ 200 มิลลิวินาที
}
// ปิดรีเลย์ทีละตัว (เปลี่ยนเป็น HIGH สำหรับแบบ Active LOW)
for (int i = 0; i < numRelays; i++) {
digitalWrite(relayPins[i], HIGH);
delay(200); // รอ 200 มิลลิวินาที
}
}
- การปรับแต่งสำหรับการใช้งานจริง
การปรับแต่งสำหรับการใช้งานจริง คุณสามารถปรับเปลี่ยนโค้ดให้เหมาะกับโปรเจกต์ของคุณได้หลายแบบ สร้างฟังก์ชันสำหรับควบคุมง่ายๆ
cpp
// ฟังก์ชันเปิดรีเลย์ตัวที่ n (0 = ตัวแรก)
void relayOn(int relayNum) {
digitalWrite(relayPins[relayNum], LOW); // เปลี่ยนเป็น HIGH ถ้าเป็นแบบ Active HIGH
}
// ฟังก์ชันปิดรีเลย์ตัวที่ n
void relayOff(int relayNum) {
digitalWrite(relayPins[relayNum], HIGH); // เปลี่ยนเป็น LOW ถ้าเป็นแบบ Active HIGH
}
- ควบคุมผ่าน Serial Monitor
คุณสามารถเพิ่มโค้ดใน loop() เพื่อให้รับคำสั่งจาก Serial Monitor และควบคุมรีเลย์แบบเรียลไทม์ได้
cpp
void loop() {
if (Serial.available() > 0) {
char command = Serial.read();
// ตัวอย่าง กด ‘1’ เพื่อเปิดรีเลย์ 1, ‘a’ เพื่อปิด
if (command == ‘1’) {
relayOn(0); // เปิดรีเลย์ตัวแรก
} else if (command == ‘a’) {
relayOff(0); // ปิดรีเลย์ตัวแรก
}
// เพิ่มเงื่อนไขตามต้องการ
}
}
ข้อควรระวังสำคัญสำหรับการใช้งานจริง
ข้อควรระวังสำคัญสำหรับการใช้งานจริง แหล่งจ่ายไฟ (Power Supply) รีเลย์โดยเฉพาะเมื่อทำงานพร้อมกันหลายตัว อาจกินกระแสไฟค่อนข้างสูง (เช่น 480mA เมื่อเปิดพร้อมกัน 8 ตัว) หากดึงไฟจากขา 5V ของ Arduino เพียงอย่างเดียว อาจทำให้บอร์ดทำงานผิดปกติหรือเสียหายได้ แนะนำให้ใช้แหล่งจ่ายไฟภายนอกแยกต่างหาก โหลดไฟฟ้า (Load) โมดูลนี้สามารถควบคุมโหลดได้สูงถึง 10A ที่ 250VAC แต่เพื่อความปลอดภัยและอายุการใช้งานที่ยาวนาน ควรใช้งานที่โหลดต่ำกว่าค่าที่กำหนดไว้ ความปลอดภัย เมื่อต้องควบคุมอุปกรณ์ไฟฟ้าแรงสูง ควรใช้ความระมัดระวังเป็นอย่างยิ่งในการต่อวงจร และควรแน่ใจว่าสายไฟและฉนวนมีความปลอดภัยดี หากคุณกำลังใช้งานกับบอร์ดอื่นๆ เช่น ESP32 หรือ Raspberry Pi หลักการเขียนโค้ดก็จะคล้ายกัน คือการควบคุมขา Digital Output ให้เป็น HIGH หรือ LOW ตามประเภทของโมดูลที่คุณมี ซึ่งสามารถประยุกต์ใช้โค้ดตัวอย่างนี้ได้โดยปรับเปลี่ยนฟังก์ชันควบคุมขาให้เหมาะสมกับบอร์ดนั้นๆ
