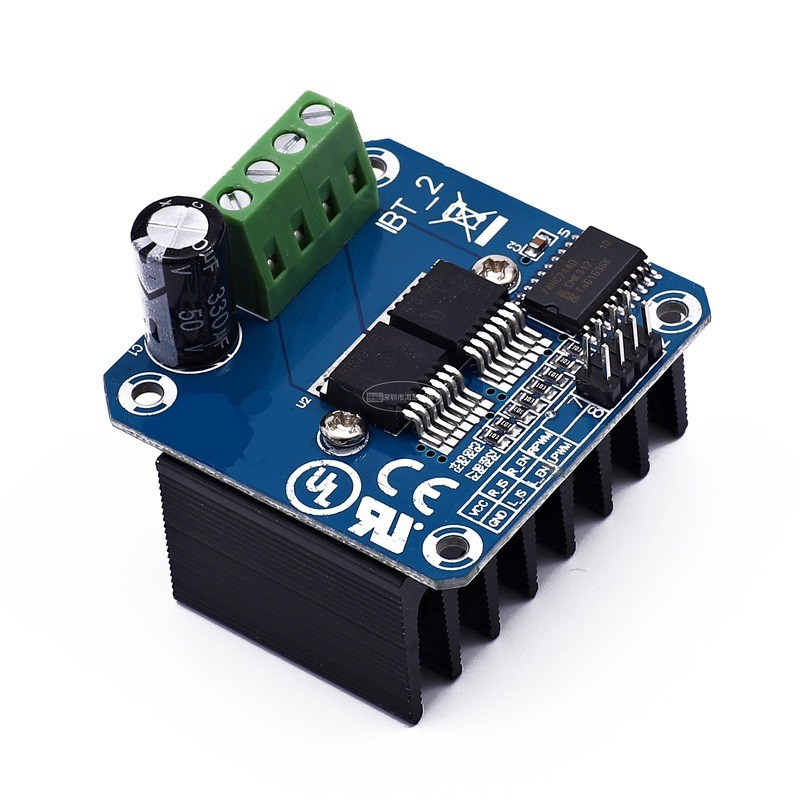

จำหน่าย Double BTS7960 โมดูลขับเคลื่อนมอเตอร์กำลังสูง
จำหน่าย Double BTS7960 43A H-Bridge โมดูลขับเคลื่อนมอเตอร์กำลังสูง เลือกใช้อย่างไรให้เหมาะกับงาน การควบคุม DC Motor กำลังสูง แตกต่างจากการทดลองกับมอเตอร์ขนาดเล็กอย่างชัดเจน เพราะ Arduino หรือ Microcontroller ทำหน้าที่สร้างสัญญาณควบคุม แต่ไม่สามารถจ่ายกำลังให้มอเตอร์ที่ต้องการกระแสสูงได้โดยตรง จึงจำเป็นต้องมี Motor Driver เป็นตัวกลางระหว่างวงจรควบคุมและมอเตอร์ หนึ่งในโมดูลที่น่าสนใจสำหรับงานลักษณะนี้คือ Double BTS7960 43A H-Bridge โมดูลขับเคลื่อนมอเตอร์กำลังสูง ซึ่งออกแบบมาเพื่อใช้ควบคุม DC Motor โดยสามารถนำสัญญาณจาก Arduino หรือ Microcontroller มาควบคุมการหมุน เดินหน้า-ถอยหลัง และปรับความเร็วด้วย PWM ได้ตามการออกแบบระบบ สำหรับผู้ที่กำลังสร้างรถหุ่นยนต์ ระบบ Automation เครื่องจักรต้นแบบ หรือโครงการที่ใช้ DC Motor และพบว่า Motor Driver ขนาดเล็กไม่เพียงพอ การเลือก Driver ที่เหมาะกับแรงดันและกระแสของมอเตอร์เป็นเรื่องสำคัญ พาไปทำความรู้จัก Double BTS7960 43A H-Bridge ตั้งแต่หลักการทำงาน จุดเด่น วิธีเลือกใช้งาน ไปจนถึงข้อควรพิจารณาก่อนซื้อ พร้อมแนวทางเลือกอุปกรณ์จาก Autoworks24 สำหรับนำไปประกอบระบบ Motor Control ให้เหมาะกับโปรเจกต์
- Double BTS7960 43A H-Bridge คืออะไร?
Double BTS7960 43A H-Bridge เป็นโมดูล Motor Driver สำหรับควบคุมมอเตอร์ DC โดยใช้วงจร H-Bridge เพื่อให้สามารถควบคุมทิศทางการหมุนของมอเตอร์ได้ทั้งสองทิศทาง แนวคิดสำคัญคือ Arduino ไม่ได้เป็นผู้จ่ายกระแสหลักให้มอเตอร์ แต่ทำหน้าที่ส่ง Logic หรือ PWM ไปยัง Driver จากนั้น Driver จึงควบคุมกำลังจาก Power Supply ไปยัง DC Motor โครงสร้างพื้นฐานสามารถมองได้เป็น
Arduino / Microcontroller → BTS7960 Motor Driver → DC Motor
และอีกด้านหนึ่งคือ
Power Supply / Battery → BTS7960 → DC Motor
วิธีนี้ช่วยแยกส่วนควบคุมออกจากส่วนกำลัง ทำให้ Microcontroller สามารถใช้สัญญาณกำลังต่ำควบคุมมอเตอร์ที่ต้องการกระแสมากกว่าได้ อย่างไรก็ตาม คำว่า 43A ไม่ควรถูกตีความว่าทุกระบบสามารถใช้งานต่อเนื่องที่ 43A ได้ทันที เพราะความสามารถในการใช้งานจริงยังขึ้นอยู่กับอุณหภูมิ การระบายความร้อน สายไฟ จุดเชื่อมต่อ แหล่งจ่าย และเงื่อนไขของโมดูลที่เลือกใช้
H-Bridge ทำหน้าที่อะไรในการควบคุม DC Motor?
DC Motor ทั่วไปสามารถเปลี่ยนทิศทางการหมุนได้ด้วยการกลับขั้วแรงดันที่ป้อนเข้าสู่มอเตอร์ แต่ในระบบอัตโนมัติเราไม่ต้องการถอดสายมอเตอร์แล้วสลับขั้วด้วยมือทุกครั้ง จึงใช้วงจร H-Bridge ทำหน้าที่สลับเส้นทางกระแสด้วยวงจรอิเล็กทรอนิกส์ เมื่อกระแสไหลผ่านมอเตอร์ในทิศทางหนึ่ง มอเตอร์จะหมุนไปทางหนึ่ง เมื่อ H-Bridge เปลี่ยนทิศทางกระแส มอเตอร์ก็สามารถหมุนกลับทิศได้ จุดนี้ทำให้ BTS7960 เหมาะกับงานที่ต้องการมากกว่าแค่เปิดและปิดมอเตอร์ เช่น รถหุ่นยนต์ที่ต้องเดินหน้าและถอยหลัง กลไกเลื่อนซ้าย-ขวา หรือชุดขับเคลื่อนที่ต้องควบคุมทิศทางผ่านโปรแกรม เมื่อใช้ร่วมกับ PWM ยังสามารถนำไปควบคุมความเร็วของมอเตอร์ได้อีกด้วย
- ทำไมงานมอเตอร์กำลังสูงจึงต้องเลือก Motor Driver ให้เหมาะสม?
ข้อผิดพลาดที่พบได้ในการทำ Arduino Project คือเลือก Motor Driver จากแรงดันของมอเตอร์เพียงอย่างเดียว เช่น มอเตอร์ 12V ก็หา Driver ที่รองรับ 12V แล้วนำมาต่อใช้งาน แต่ในความเป็นจริงต้องดู Current ร่วมด้วย DC Motor สามารถดึงกระแสในช่วงเริ่มต้นมากกว่าช่วงหมุนตามปกติ และหากเพลาติดหรือเกิด Stall กระแสอาจสูงขึ้นอย่างมากตามคุณสมบัติของมอเตอร์ หาก Driver รองรับกระแสไม่เพียงพอ อาจเกิดความร้อน Voltage Drop ระบบตัดการทำงาน หรืออุปกรณ์เสียหาย ดังนั้นก่อนเลือก Double BTS7960 43A H-Bridge ควรทราบอย่างน้อยว่า Motor ใช้ Rated Voltage เท่าไร Rated Current เท่าไร และ Stall Current ประมาณเท่าไร ข้อมูลเหล่านี้ช่วยให้สามารถประเมินได้ว่า Driver, Power Supply และสายไฟเหมาะกับระบบหรือไม่
จุดเด่นของ Double BTS7960 43A H-Bridge
จุดเด่นของ Double BTS7960 43A H-Bridge สำหรับงาน Motor Control จุดเด่นสำคัญของ BTS7960 คือถูกนำมาใช้ในโครงการที่ต้องการควบคุม DC Motor ซึ่งมีความต้องการด้านกระแสมากกว่า Motor Driver สำหรับงานทดลองขนาดเล็ก
- ควบคุมทิศทางมอเตอร์ได้
ด้วยโครงสร้าง H-Bridge ผู้พัฒนาสามารถกำหนดทิศทางการหมุนของ DC Motor ผ่านสัญญาณควบคุมจาก Microcontroller
- รองรับการควบคุมด้วย PWM
PWM สามารถใช้กำหนดรูปแบบการจ่ายกำลังเฉลี่ยให้มอเตอร์เพื่อควบคุมความเร็ว โดยไม่จำเป็นต้องใช้วิธีลดแรงดันแบบง่ายเพียงอย่างเดียว
- ใช้ร่วมกับ Arduino ได้
สามารถนำ BTS7960 ไปพัฒนาระบบที่มี Arduino เป็น Controller เช่น รับค่าจาก Joystick, Sensor, Potentiometer หรือคำสั่งจากโปรแกรม แล้วนำข้อมูลมาควบคุม Motor Driver
- เหมาะกับ Prototype ที่ใช้มอเตอร์ขนาดใหญ่ขึ้น
เมื่อโครงการเริ่มต้องใช้มอเตอร์ที่กินกระแสมากกว่า Motor Driver รุ่นเล็ก BTS7960 เป็นอีกตัวเลือกที่ควรนำมาเปรียบเทียบกับความต้องการของระบบ
Double BTS7960 ต่างจาก L298N อย่างไร?
ผู้เริ่มต้น Arduino จำนวนมากรู้จัก L298N Motor Driver ก่อน เพราะนิยมใช้ในโครงการ DC Motor ขนาดเล็ก ทั้ง L298N และ BTS7960 สามารถใช้แนวคิด H-Bridge เพื่อควบคุม DC Motor ได้ แต่กลุ่มการใช้งานแตกต่างกัน L298N เหมาะกับงานทดลองที่ใช้มอเตอร์ขนาดเล็กและกระแสไม่สูงมาก ขณะที่ BTS7960 มักถูกเลือกสำหรับงานที่ต้องการรองรับกระแสสูงขึ้น ดังนั้นคำถามไม่ควรเป็นว่า “BTS7960 ดีกว่า L298N หรือไม่” แต่ควรถามว่า Motor ของเราต้องใช้แรงดันและกระแสเท่าไร หากเป็นมอเตอร์ขนาดเล็ก L298N อาจเพียงพอและออกแบบระบบได้ง่ายกว่า แต่หากมอเตอร์มี Current Requirement สูง การเลือก Driver ที่มีความสามารถรองรับมากขึ้นก็มีความสำคัญ การควบคุมความเร็ว DC Motor ด้วย PWM หนึ่งในเหตุผลที่เลือกใช้ Motor Driver ร่วมกับ Arduino คือความสามารถในการควบคุมความเร็วผ่าน PWM หรือ Pulse Width Modulation Arduino สามารถส่ง Pulse ที่มี Duty Cycle แตกต่างกันไปยัง Driver เพื่อกำหนดรูปแบบการขับมอเตอร์ เมื่อ Duty Cycle เพิ่มขึ้น กำลังเฉลี่ยที่ส่งไปยัง Motor สามารถเพิ่มขึ้นตามการควบคุมของระบบ ส่งผลให้ผู้พัฒนาสามารถปรับความเร็วได้โดยโปรแกรม ตัวอย่างเช่น สามารถใช้ Potentiometer เป็น Input แล้วให้ Arduino อ่านค่า จากนั้นแปลงค่าเป็น PWM เพื่อควบคุมความเร็ว Motor หรือในระบบ Automation สามารถอ่านข้อมูลจาก Sensor แล้วกำหนดความเร็วอัตโนมัติ เช่น เมื่อ Sensor ตรวจพบโหลดเพิ่มขึ้น ระบบจึงปรับคำสั่งควบคุมตาม Logic ที่กำหนด
Double BTS7960 เหมาะกับงานประเภทใด?
ลักษณะของ BTS7960 ทำให้สามารถนำไปพิจารณาในโครงการ Motor Control ได้หลายประเภท โดยต้องตรวจสอบสเปกจริงก่อนใช้งานทุกครั้ง รถหุ่นยนต์และแพลตฟอร์มเคลื่อนที่ สามารถใช้ Driver ควบคุมมอเตอร์สำหรับการเดินหน้า ถอยหลัง และปรับความเร็ว เครื่องจักร Prototype สามารถใช้กับชุดกลไกที่ต้องหมุนกลับทิศทางตามเงื่อนไขของ Sensor ระบบ Automation สามารถนำ Arduino หรือ Controller มาอ่าน Limit Switch, Proximity Sensor หรืออุปกรณ์ตรวจจับอื่น แล้วสั่ง BTS7960 ให้ควบคุมมอเตอร์ งาน DIY และงานวิจัย เหมาะสำหรับผู้ที่ต้องการทดลองระบบ Motor Control ที่มีกำลังสูงกว่างาน Arduino พื้นฐาน อย่างไรก็ตาม สำหรับระบบอุตสาหกรรมจริงที่ต้องทำงานต่อเนื่องหรือเกี่ยวข้องกับความปลอดภัย ควรประเมินอุปกรณ์ป้องกันและ Driver ระดับอุตสาหกรรมตามมาตรฐานของระบบด้วย ก่อนซื้อ BTS7960 43A ต้องตรวจสอบอะไรบ้าง? การเห็นตัวเลข 43A แล้วเลือกซื้อทันทีไม่ใช่วิธีที่เหมาะสม ควรตรวจสอบระบบทั้งชุดก่อน อันดับแรกคือ Motor Voltage ต้องอยู่ในช่วงที่ Driver และ Power Supply รองรับ อันดับต่อมาคือ Rated Current และ Stall Current เพราะกระแสขณะ Motor Stall อาจสูงกว่ากระแสขณะทำงานปกติอย่างมาก จากนั้นต้องดู Power Supply ว่าสามารถจ่ายกระแสได้เพียงพอหรือไม่ อีกเรื่องที่มักถูกมองข้ามคือ สายไฟและ Connector การขับโหลดกระแสสูงจำเป็นต้องเลือกขนาดสายและจุดต่อให้เหมาะสม เพราะสายที่เล็กเกินไปสามารถเกิดความร้อนและแรงดันตกได้ สุดท้ายคือ Cooling เพราะ Driver ที่รับภาระสูงสามารถเกิดความร้อน การระบายความร้อนที่เหมาะสมจึงมีผลต่อเสถียรภาพและความสามารถในการทำงานต่อเนื่อง
43A หมายความว่าใช้งาน 43A ต่อเนื่องได้หรือไม่?
นี่เป็นประเด็นสำคัญสำหรับการเลือกซื้อโมดูล ชื่อสินค้าที่ระบุ BTS7960 43A ไม่ควรถูกใช้เป็นหลักฐานเพียงอย่างเดียวว่าระบบสามารถขับโหลด 43A ต่อเนื่องได้ในทุกสภาพการติดตั้ง กระแสที่อุปกรณ์รับได้จริงสัมพันธ์กับอุณหภูมิ Junction Temperature การระบายความร้อน ลักษณะ PCB Connector สายไฟ Ambient Temperature และ Duty Cycle ดังนั้นสำหรับงานกระแสสูง ควรมี Safety Margin และไม่ออกแบบให้ระบบทำงานอยู่ที่ขีดจำกัดของอุปกรณ์ตลอดเวลา หากเป็นงานที่ต้องการกระแสสูงต่อเนื่อง ควรตรวจสอบ Datasheet และรายละเอียดของโมดูลที่ซื้อ รวมถึงทดสอบอุณหภูมิและกระแสภายใต้โหลดจริง การต่อ Arduino กับ BTS7960 ต้องระวังอะไร? เมื่อ Arduino และ Motor Driver ใช้แหล่งจ่ายไฟแยกกัน ต้องออกแบบ Ground Reference ให้ถูกต้องตามวงจร โดยทั่วไปสัญญาณควบคุมจำเป็นต้องมี Reference ร่วมกัน ไม่ควรนำ Motor ไปต่อกับขา Arduino โดยตรง เพราะ Arduino ทำหน้าที่ส่ง Control Signal ส่วนกำลังของมอเตอร์ควรมาจาก Power Supply ผ่าน Motor Driver นอกจากนี้ควรตรวจสอบ Pinout ของ BTS7960 รุ่นที่ซื้อก่อนต่อสาย ไม่ควรอาศัยสีสายหรือรูปจากโมดูลอื่นเพียงอย่างเดียว เพราะ Board Layout หรือ Label อาจแตกต่างกันได้ สำหรับการทดสอบครั้งแรก ควรเริ่มจาก Duty Cycle ต่ำและไม่มีโหลดหนัก ก่อนเพิ่มภาระอย่างเป็นขั้นตอน พร้อมตรวจสอบกระแส แรงดัน และอุณหภูมิ
เลือกซื้อจาก Autoworks24
เลือกซื้อ Double BTS7960 43A และอุปกรณ์ Motor Control จาก Autoworks24 สำหรับผู้ที่กำลังพัฒนา Arduino Project การเลือก Motor Driver เป็นเพียงส่วนหนึ่งของระบบ เพราะยังต้องใช้อุปกรณ์อื่นร่วมกัน เช่น Arduino, DC Motor, Sensor, Power Supply และอุปกรณ์เชื่อมต่อ Autoworks24 จำหน่ายอุปกรณ์ในกลุ่ม Arduino, Electronics, Sensor และอุปกรณ์สำหรับงาน Motor Control ทำให้ผู้พัฒนาสามารถเลือกอุปกรณ์ให้สัมพันธ์กับโปรเจกต์ได้สะดวกขึ้น ก่อนสั่งซื้อ Double BTS7960 43A H-Bridge โมดูลขับเคลื่อนมอเตอร์กำลังสูง แนะนำให้เตรียมข้อมูล Motor Voltage, Rated Current, Stall Current และรูปแบบการควบคุมที่ต้องการ เพื่อใช้พิจารณาว่า Driver เหมาะกับงานหรือไม่ หากกำลังประกอบระบบตั้งแต่ต้น ยังสามารถเลือก Arduino และ Sensor สำหรับสร้างเงื่อนไขควบคุมเพิ่มเติม เช่น Limit Switch สำหรับหยุดมอเตอร์ที่ปลายทาง Current Sensor สำหรับตรวจสอบกระแส หรือ Sensor อื่นสำหรับระบบ Automation การเลือกอุปกรณ์จากความต้องการของระบบแทนการเลือกจากสเปกที่สูงที่สุด ช่วยลดปัญหาซื้อผิดรุ่นและทำให้ Prototype สามารถพัฒนาต่อได้ง่ายกว่า
สรุป รีวิว Double BTS7960 43A H-Bridge
Double BTS7960 43A H-Bridge โมดูลขับเคลื่อนมอเตอร์กำลังสูง เป็น Motor Driver ที่น่าสนใจสำหรับผู้ที่ต้องการควบคุม DC Motor ด้วย Arduino หรือ Microcontroller โดยเฉพาะงานที่ต้องการควบคุมทิศทางและความเร็ว และมีความต้องการด้านกระแสมากกว่าโครงการ Motor ขนาดเล็กทั่วไป จุดสำคัญคือไม่ควรเลือก Driver จากตัวเลข 43A เพียงอย่างเดียว แต่ต้องพิจารณา Motor Voltage, Rated Current, Stall Current, Power Supply, สายไฟ Connector และการระบายความร้อนร่วมกัน สำหรับผู้ที่กำลังจัดหา BTS7960, Arduino, Motor, Sensor และอุปกรณ์ Electronics สำหรับสร้างระบบ Motor Control สามารถเลือกดูสินค้าจาก Autoworks24 และเปรียบเทียบสเปกของอุปกรณ์แต่ละส่วนก่อนประกอบ เพื่อให้ได้ระบบที่เหมาะกับ Prototype, Robotics และ Automation ที่ต้องการพัฒนา
FAQ คำถามที่พบบ่อยเกี่ยวกับ Double BTS7960 43A H-Bridge
1. Double BTS7960 43A H-Bridge ใช้ทำอะไร?
BTS7960 เป็น Motor Driver ที่ใช้ควบคุม DC Motor โดยรับ Control Signal จาก Arduino หรือ Microcontroller แล้วควบคุมกำลังจาก Power Supply ไปยัง Motor สามารถประยุกต์เพื่อควบคุมทิศทางและความเร็วผ่าน H-Bridge และ PWM ได้ เหมาะกับงาน Robotics, Automation และ Prototype ที่ต้องการ Driver สำหรับมอเตอร์ที่ใช้กระแสสูงขึ้น
2. BTS7960 43A ใช้กับ Arduino UNO ได้หรือไม่?
สามารถนำไปพัฒนาระบบร่วมกับ Arduino UNO ได้ โดย Arduino ทำหน้าที่สร้าง Logic และ PWM สำหรับควบคุม Driver ไม่ได้จ่ายกำลังให้มอเตอร์โดยตรง ก่อนต่อใช้งานควรตรวจสอบ Pinout, Logic Level และรูปแบบการเชื่อมต่อของโมดูล BTS7960 รุ่นที่ซื้อ รวมถึงจัดระบบ Ground และ Power Supply ให้ถูกต้อง
3. BTS7960 43A สามารถจ่ายกระแส 43A ต่อเนื่องได้หรือไม่?
ไม่ควรสรุปจากชื่อ 43A ว่าสามารถใช้งานต่อเนื่องที่ 43A ได้ทุกสถานการณ์ ความสามารถจริงขึ้นอยู่กับการระบายความร้อน อุณหภูมิ PCB Connector สายไฟ Duty Cycle และเงื่อนไขของโมดูล ควรตรวจสอบ Datasheet และข้อมูลสินค้าจริง พร้อมเผื่อ Safety Margin โดยเฉพาะระบบที่มีโหลดกระแสสูงต่อเนื่อง
4. BTS7960 กับ L298N เลือกตัวไหนดี?
ควรเลือกจาก Motor มากกว่าตัดสินว่า Driver รุ่นใดดีกว่า หากเป็นมอเตอร์ขนาดเล็กที่ใช้กระแสไม่สูง L298N อาจเหมาะกับงานทดลองทั่วไป แต่ถ้ามอเตอร์มีความต้องการกระแสสูงขึ้น BTS7960 เป็นอีกทางเลือกที่ควรนำมาเปรียบเทียบ ทั้งนี้ต้องตรวจสอบแรงดัน กระแส และเงื่อนไขการใช้งานของ Driver แต่ละรุ่น
5. BTS7960 สามารถควบคุมความเร็ว DC Motor ได้หรือไม่?
สามารถนำ PWM จาก Microcontroller มาใช้ควบคุมการขับมอเตอร์ได้ตามรูปแบบของโมดูลและวงจรที่ใช้งาน ทำให้สามารถปรับความเร็วตามโปรแกรม เช่น ใช้ Potentiometer เป็นตัวกำหนดความเร็ว หรือให้ Sensor เป็น Input เพื่อปรับการทำงานอัตโนมัติ ควรตรวจสอบความถี่ PWM และข้อกำหนดของ Driver ก่อนใช้งาน
6. ทำไม BTS7960 ร้อนเมื่อขับมอเตอร์?
ความร้อนสามารถเกิดจากกระแสที่ไหลผ่าน Driver การสูญเสียภายในอุปกรณ์ โหลดของมอเตอร์ และการระบายความร้อน หาก Motor รับโหลดหนักหรือใกล้ Stall กระแสสามารถเพิ่มขึ้นมาก ควรตรวจสอบ Current จริง Power Supply ขนาดสาย จุดเชื่อมต่อ และอุณหภูมิของ Driver หากระบบต้องทำงานต่อเนื่องควรออกแบบ Cooling และ Safety Margin ให้เหมาะสม
7. ซื้อ Double BTS7960 43A H-Bridge และอุปกรณ์ Arduino ได้ที่ไหน?
ผู้ที่ต้องการ Double BTS7960 43A H-Bridge, Arduino, Sensor, Motor และอุปกรณ์ Electronics สามารถเลือกดูอุปกรณ์สำหรับสร้าง Prototype และระบบ Motor Control ได้จาก Autoworks24 ก่อนซื้อควรเตรียมข้อมูลแรงดัน กระแส และ Stall Current ของ Motor เพื่อเลือก Driver และ Power Supply ให้สัมพันธ์กัน ซึ่sงช่วยลดปัญหาอุปกรณ์ไม่เข้ากันเมื่อนำไปประกอบจริง
