This 1 channel 5V 10A relay control board module with optocoupler modules is compliant with international safety standards, control and load areas isolation trenches it has a single relay a genuine. The inputs of 1 Channel 5V 10A Relay Module are isolated to protect any delicate control circuitry. The power supply and relay instructions, lit, a disconnect are off. The input signal, signal, common Terminal and start conducting. It can be used as a single chip module for appliance control and work with both DC or AC signals where you can control the 220V AC load. A wide range of microcontrollers such as Arduino, AVR, PIC, ARM and so on can control it. 1 Channel 5V Relay Module (Low Level Trigger) This 1 channel 5V 10A relay control board module with optocoupler modules is compliant with international safety standards, control and load areas isolation trenches it has a single relay a genuine. The inputs of 1 Channel 5V 10A Relay Module are isolated to protect any delicate control circuitry. The power supply and relay instructions, lit, a disconnect are off. The input signal, signal, common Terminal and start conducting. It can be used as a single chip module for appliance control and work with both DC or AC signals where you can control the 220V AC load. A wide range of microcontrollers such as Arduino, AVR, PIC, ARM and so on can control it. Arduino Thailand
Channel 5V Relay Module

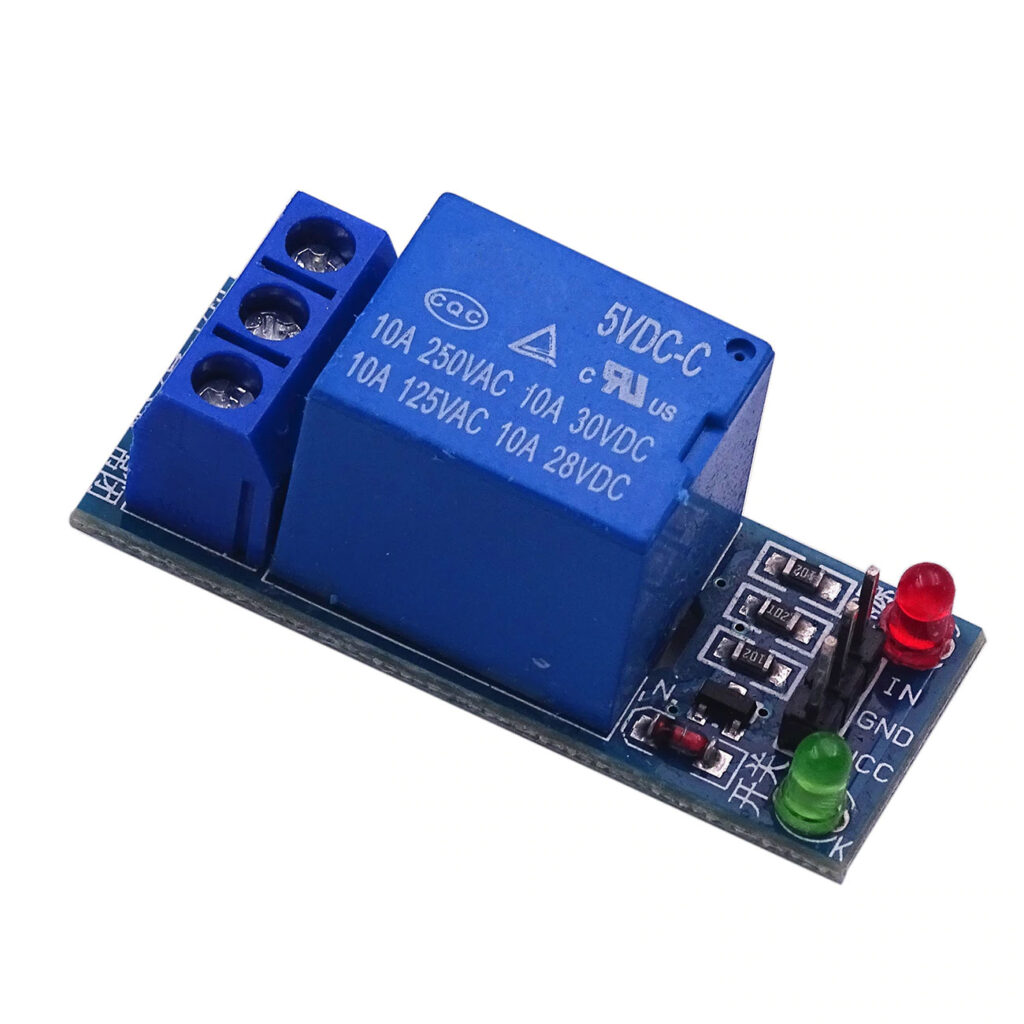

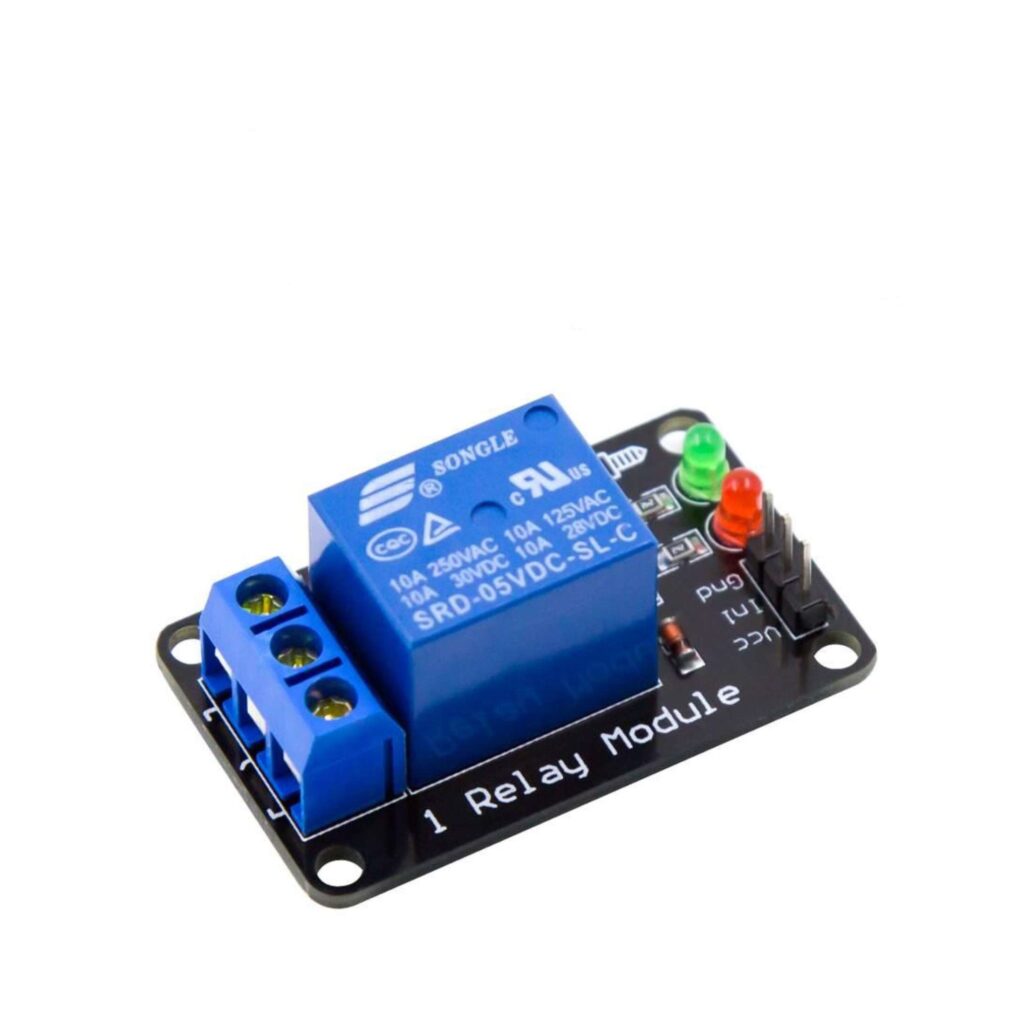

Channel 5V Relay Module โมดูลรีเลย์ 1 ช่อง 5V (1 Channel Relay Module) เป็นโมดูลที่ใช้ควบคุมโหลดได้ทั้งแรงดันไฟฟ้า DC และ AC ซึ่งโหลดสูงสุด (Maximum Load) คือ AC 250V/10A, DC 30V/10A โดยใช้สัญญาณในการควบคุมการทำงานด้วยสัญญาณโลจิก TTL ทำงานด้วยสัญญาณแบบ Active Low, กระแสขับรีเลย์ (Drive Current) 15-20mA., มี LED แสดงสถานะ Power และ Relay สามารถนำไปประยุกต์ใช้งาน PLC Control, บ้านอัจฉริยะ, ใช้ในโรงงานอุตสาหกรรม หรืองานอื่นๆ ขึ้นอยู่กับการเขียนโปรแกรมและการต่อใช้งานภายนอก สามารถเชื่อมต่อใช้งานกับบอร์ด Rasberry Pi, Arduino, ARM, MCS-51, AVR, PIC, 8051, DSP, MSP430, TTL logic Specification สอน Image Processing ไฟเลี้ยงโมดูลรีเลย์ VCC = 5VDC. ควบคุมโหลดได้ทั้งแรงดันไฟฟ้า AC ได้สูงสุด 250VAC 10A หรือ แรงดันไฟฟ้า DC ได้สูงสุด 30VDC 10A (Maximum Load) ระดับสัญญาณอินพุทควบคุมแบบ TTL ทำงานด้วยสัญญาณแบบ Active Low กระแสขับรีเลย์ (Drive Current) 15-20mA มี LED แสดงสถานะ Power และ Relay โมดูลขนาด 2.9cm.(กว้าง) x 4.7cm.(ยาว) x 1.8cm. (สูง)
รีเลย์โมดูล (Relay Module)
รีเลย์โมดูล (Relay Module) คือ Module ที่ประกอบด้วย Relay จำนวนหลายๆ ตัวต่ออยู่ในชุดเดียวกัน สำหรับรับ-ส่งสัญญาณ AC/DC Control Voltage แบบไม่ต้องต่อร่วมกับ Socket โดย Input จะเป็น Common ร่วม ใช้สายเพียง 1 เส้น ประเภท NPN หรือ PNP มีให้เลือกหลายรุ่นตามจำนวน Relay ที่ใช้งาน ตั้งแต่ 2,4,8,12,16 Relay เป็นต้น มีทั้งรุ่นแบบหน้าคอนแทค SPDT (Single Pole Double Throw) และแบบ DPDT (Double Pole Double Throw) มี LED แสดงสถานะการทำงานของ Relay แต่ละตัว มีขนาดกะทัดรัด ประหยัดพื้นที่ในการติดตั้งบนราง Din Rail ได้เลย โดยรีเลย์โมดูล (Relay Module) มีโครงสร้างลักษณะทั่วไป คือ Input และ Output จะถูกแยกกันคนละฝั่ง จึงง่ายต่อการเข้าสายไฟ ทำให้ประหยัดเวลา ลดค่าใช้จ่าย โดย Relay Module มีหลักการทำงานของวงจรรีเลย์โมดูล (Relay Module) คือ การเปิด-ปิดวงจรด้วยแม่เหล็กไฟฟ้า เมื่อขดลวดเหนี่ยวนำมีกระแสไหลผ่านจะมีคุณสมบัติเป็นแม่เหล็ก สามารถส่งแรงผลักหรือดูดเพื่อเปลี่ยนตำแหน่งสวิตช์ได้ โดยมีสวิตช์เปิด-ปิดวงจรตามแรงดูดของขดลวด หน้าสัมผัสของสวิตช์มี 2 ชนิด คือ หน้าสัมผัสปกติเปิดหรือ NO (Normally Open) หมายถึง หน้าสัมผัสที่เปิดในภาวะขดลวดไม่เหนี่ยวนำ หน้าสัมผัสปกติปิดหรือ NC (Normally Closed) หมายถึง หน้าสัมผัสที่ปิดในภาวะขดลวดไม่เหนี่ยวนำ ซึ่งโดยทั่วไปผู้ใช้งานมักจะพบเห็นรีเลย์ (Relay) ที่ใช้งานในงานด้านอุตสาหกรรมแบบแยกชิ้น ซึ่งผู้บรรยายเคยได้บรรยายคุณสมบัติเบื้องต้นของรีเลย์ (Relay) ดังกล่าวไว้ในบทความภายใต้หัวข้อ “มาทำความรู้จักกับ Relay Module” โดยรูปแบบต่างๆ ของรีเลย์ (Relay) หรือรีเลย์โมดูล (Relay Module) มีรีเลย์ (Relay) แบบแยกชิ้น และแบบต่อร่วมกับ Socket รีเลย์โมดูล (Relay Module) รีเลย์โมดูลแบบบาง (Slim Relay Module) ความแตกต่างของโครงสร้างรีเลย์ (Relay) และรีเลย์โมดูล (Relay Module) ที่แตกต่างกัน Image Processing Python OpenCV
- รีเลย์โมดูล (Relay Module) รุ่น RP-XXS-Series ยี่ห้อ Primus
คุณสมบัติพิเศษ รับแรงดันด้านอินพุต 24 VAC/DC ประเภท NPN และ PNP รีเลย์เอาต์พุตแบบ SPDT 250 VAC, 10A. ใช้สายไฟขนาด 2.5 mm2 ในการ Wiring เข้า Terminal สามารถต่อร่วมกับเอาต์พุตของ PLC หรืออุปกรณ์อื่นๆ ที่เป็นทั้ง PNP และ NPN 1 ชุด
- รีเลย์โมดูล (Relay Module) รุ่น RP-XXW-Series ยี่ห้อ Primus
คุณสมบัติพิเศษ รับแรงดันด้านอินพุต 24 VAC/DC ประเภท NPN และ PNP รีเลย์เอาต์พุตแบบ DPDT 250 VAC, 5A. ใช้สายไฟขนาด 2.5 mm2 ในการ Wiring เข้า Terminal สามารถต่อร่วมกับเอาต์พุตของ PLC หรืออุปกรณ์อื่นๆ ที่เป็นทั้ง PNP และ NPN รีเลย์โมดูล (Relay Module) 1 ชุด มีรีเลย์จำนวน 2 รีเลย์ รีเลย์โมดูล (Relay Module) 1 ชุด มีรีเลย์จำนวน 4 รีเลย์
- รีเลย์โมดูล (Relay Module) รุ่น RP-XXWA-Series ยี่ห้อ Primus
คุณสมบัติพิเศษ รับแรงดันด้านอินพุต 250 VAC รีเลย์เอาต์พุตแบบ DPDT 250 VAC, 5A. ใช้สายไฟขนาด 2.5 mm2 ในการ Wiring เข้า Terminal สามารถต่อร่วมกับเอาต์พุตของ PLC หรืออุปกรณ์อื่นๆ ที่เป็นไฟ 220Vac
- รีเลย์โมดูลแบบบาง (Slim Relay Module) รุ่น RPL-XX-Series ยี่ห้อ Primus
คุณสมบัติพิเศษ รับแรงดันด้านอินพุต 24 VAC/DC ประเภท NPN และ PNP รีเลย์เอาต์พุตแบบ SPDT 250 VAC/30 VDC, 6A. ใช้สายไฟขนาด 2.5 mm2 ในการ Wiring เข้า Terminal สามารถต่อร่วมกับเอาต์พุตของ PLC หรืออุปกรณ์อื่นๆ ที่เป็นทั้ง PNP และ NPN
จากคุณสมบัติกล่าวของรีเลย์โมดูล (Relay Module) รุ่น RP-XXS-Series, RP-XXW-Series, RP-XXWA-Series และ RPL-XX-Series และรีเลย์โมดูลแบบบาง (Slim Relay Module) ผู้บรรยายขอยกตัวอย่างการประยุกต์ใช้งานร่วมกับ PLC และ Proximity Sensor ดังนี้ ตัวอย่างประยุกต์การต่อใช้งาน Relay Module รุ่น RP-03W ร่วมกับ PLC
ข้อดีของการใช้รีเลย์โมดูล (Relay Module) ดังนี้
ประหยัดพื้นที่ในการติดตั้ง มีทั้งแบบ Relay ธรรมดา และแบบ Slim ประหยัดสาย เนื่องจาก Input เป็น Common ร่วม ใช้สายเพียง 1 เส้น โดยจากวงจรการต่อเป็นการต่อแบบ PNP และ NPN Input และ Output ถูกแยกกันคนละฝั่งจึงง่ายต่อการเข้าสายไฟ ง่ายในการตรวจสอบและซ่อมบำรุง เหมาะสำหรับงาน PLC เนื่องจาก I/O ของ PLC มีราคาค่อนข้างสูงถ้าเอาไปต่อกับวงจรคอนโทรลโดยตรงจะทำให้ Relay ของ PLC เสียหายได้ ตัวอย่างการประยุกต์ใช้งาน ตู้คอนโทรลการทำงานของ Heater ตู้คอนโทรล PLC ตู้คอนโทรลวงจร Timer mage Processing Python คือ
