คู่มือพื้นฐานบอร์ด Arduino ต่อ Relay
คู่มือพื้นฐานบอร์ด Arduino ต่อ Relay สู่การควบคุมอุปกรณ์ไฟฟ้าอัตโนมัติ ในยุคที่เทคโนโลยี IoT (Internet of Things) และระบบอัตโนมัติเข้ามามีบทบาทในชีวิตประจำวันมากขึ้น การควบคุมอุปกรณ์ไฟฟ้าผ่านไมโครคอนโทรลเลอร์จึงกลายเป็นเรื่องที่พบเห็นได้ทั่วไป หนึ่งในแพลตฟอร์มยอดนิยมสำหรับผู้เริ่มต้นและนักพัฒนาคือ Arduino ซึ่งสามารถนำมาใช้งานร่วมกับอุปกรณ์ต่างๆ ได้อย่างหลากหลาย โดยเฉพาะ Relay ที่ทำหน้าที่เป็นตัวกลางในการควบคุมอุปกรณ์ไฟฟ้าแรงดันสูง เช่น หลอดไฟ พัดลม ปั๊มน้ำ หรือเครื่องใช้ไฟฟ้าอื่นๆ พาคุณไปรู้จักกับการต่อบอร์ด Arduino กับ Relay อย่างละเอียด ตั้งแต่หลักการทำงาน อุปกรณ์ที่ต้องใช้ วิธีการต่อวงจร ตัวอย่างโค้ด ไปจนถึงข้อควรระวังในการใช้งาน เพื่อให้คุณสามารถนำไปประยุกต์ใช้กับงานจริงได้อย่างปลอดภัยและมีประสิทธิภาพ Arduino คืออะไร Arduino คือแพลตฟอร์มไมโครคอนโทรลเลอร์แบบโอเพนซอร์ส ประกอบด้วยทั้งฮาร์ดแวร์ (บอร์ดควบคุม) และซอฟต์แวร์ (Arduino IDE) ที่ออกแบบมาให้ใช้งานง่าย เหมาะสำหรับผู้เริ่มต้น นักเรียน นักศึกษา ไปจนถึงนักพัฒนามืออาชีพ จุดเด่นของ Arduino คือ ใช้งานง่าย ไม่ซับซ้อน มีชุมชนผู้ใช้งานขนาดใหญ่ มีตัวอย่างโค้ดและไลบรารีให้เลือกใช้มากมาย รองรับอุปกรณ์เสริม (Module) หลากหลายชนิด บอร์ด Arduino ที่นิยมใช้ เช่น Arduino Uno, Arduino Nano, Arduino Mega ซึ่งสามารถนำมาใช้งานร่วมกับ Relay ได้ทั้งหมด Relay คืออะไร และทำงานอย่างไร Relay คืออุปกรณ์สวิตช์ไฟฟ้าที่ใช้หลักการแม่เหล็กไฟฟ้า โดยจะใช้ไฟฟ้าแรงดันต่ำในการควบคุมการเปิด–ปิดวงจรไฟฟ้าแรงดันสูง หลักการทำงานของ Relay เมื่อมีไฟฟ้าไหลเข้าขดลวด (Coil) จะเกิดสนามแม่เหล็ก สนามแม่เหล็กจะดูดหน้าสัมผัสให้เปลี่ยนสถานะ ทำให้วงจรไฟฟ้าด้านโหลดเปิดหรือปิด ประเภทหน้าสัมผัสของ Relay
- COM (Common) ขั้วกลาง
- NO (Normally Open) ปกติเปิด
- NC (Normally Closed) ปกติปิด
Relay จึงเป็นอุปกรณ์สำคัญที่ช่วยให้Arduino ซึ่งทำงานที่แรงดัน 5V หรือ 3.3V สามารถควบคุมอุปกรณ์ไฟฟ้าแรงดันสูงได้อย่างปลอดภัย
เหตุผลที่ต้องใช้ Relay กับ Arduino
เหตุผลที่ต้องใช้ Relay กับ Arduino การนำ Arduino ไปควบคุมอุปกรณ์ไฟฟ้าโดยตรงไม่สามารถทำได้ เนื่องจาก Arduino ให้แรงดันและกระแสต่ำ ไม่สามารถรองรับไฟ AC 220V ได้ Relay จึงเข้ามามีบทบาทสำคัญ เพราะแยกวงจรควบคุมกับวงจรโหลดออกจากกัน ป้องกันความเสียหายที่อาจเกิดกับบอร์ด Arduino เพิ่มความปลอดภัยในการใช้งาน อุปกรณ์ที่ต้องใช้ในการต่อ Arduino กับ Relay บอร์ด Arduino (เช่น Arduino Uno) โมดูล Relay (1 ช่อง หรือหลายช่อง) สายไฟ Jumper แหล่งจ่ายไฟ (USB หรือ Adapter) อุปกรณ์ไฟฟ้าที่ต้องการควบคุม (เช่น หลอดไฟ) หมายเหตุ แนะนำให้ใช้ Relay Module แทน Relay เปล่า เนื่องจากมีวงจรป้องกันและทรานซิสเตอร์ในตัว โมดูล Relay มีกี่แบบ คู่มือพื้นฐานบอร์ด Arduino ต่อ Relay
- Relay 1 ช่อง เหมาะสำหรับควบคุมอุปกรณ์ไฟฟ้าเพียงตัวเดียว
- Relay หลายช่อง (2, 4, 8 ช่อง) เหมาะสำหรับงานที่ต้องควบคุมหลายอุปกรณ์พร้อมกัน เช่น ระบบบ้านอัจฉริยะ
- Relay แบบ Active LOW / Active HIGH Active LOW สั่งงานด้วยสัญญาณ LOW

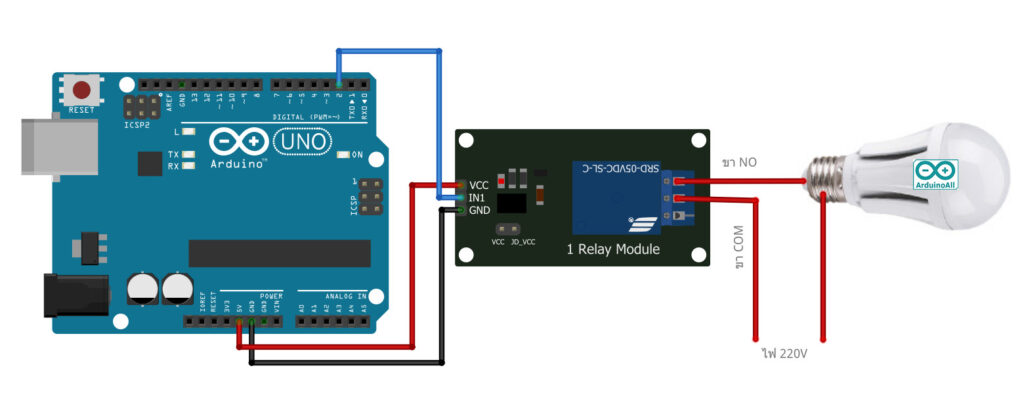

Active HIGH สั่งงานด้วยสัญญาณ HIGH ผู้ใช้งานควรตรวจสอบสเปกก่อนใช้งานเพื่อเขียนโค้ดให้ถูกต้อง วิธีการต่อวงจร Arduino กับ Relay
- การต่อฝั่งควบคุม (Low Voltage)
- VCC → 5V จาก Arduino
- GND → GND จาก Arduino
- IN → ขาดิจิทัล (เช่น D7)
- การต่อฝั่งโหลด (High Voltage)
- COM → ไฟเข้า
- NO หรือ NC → อุปกรณ์ไฟฟ้า
คำเตือน การต่อไฟ AC 220V ต้องระมัดระวังเป็นพิเศษ หากไม่มั่นใจควรให้ผู้เชี่ยวชาญดำเนินการ
ตัวอย่างโค้ด Arduino ควบคุม Relay
int relayPin = 7;
void setup() {
pinMode(relayPin, OUTPUT);
}
void loop() {
digitalWrite(relayPin, HIGH); // เปิด Relay
delay(2000);
digitalWrite(relayPin, LOW); // ปิด Relay
delay(2000);
}
โค้ดตัวอย่างนี้จะสั่งให้Relay เปิดและปิดทุกๆ 2 วินาที เหมาะสำหรับการทดสอบการทำงานเบื้องต้น
การประยุกต์ใช้งาน Arduino ต่อ Relay
การประยุกต์ใช้งาน Arduino ต่อ Relay ระบบเปิด–ปิดไฟอัตโนมัติ ใช้ Arduino ควบคุมไฟบ้านตามเวลา หรือเซนเซอร์ตรวจจับการเคลื่อนไหว ระบบรดน้ำต้นไม้อัตโนมัติ ควบคุมปั๊มน้ำผ่าน Relay โดยอาศัยเซนเซอร์ความชื้นในดิน Smart Home เชื่อมต่อ Arduino กับ WiFi หรือ Bluetooth เพื่อควบคุมอุปกรณ์ผ่านมือถือ ระบบอุตสาหกรรมขนาดเล็ก ใช้ควบคุมมอเตอร์ วาล์ว หรือเครื่องจักรขนาดเล็ก ข้อควรระวังในการต่อ Arduino กับ Relay ห้ามต่อไฟแรงดันสูงผิดพลาด ควรแยกแหล่งจ่ายไฟหากโหลดกินกระแสสูง ใช้กล่องหรือฝาครอบป้องกันไฟดูด ตรวจสอบพิกัดกระแสของ Relay ก่อนใช้งาน ความปลอดภัยควรมาเป็นอันดับแรกเสมอ ข้อดีและข้อจำกัดของการใช้ Relay ข้อดีควบคุมอุปกรณ์ไฟฟ้าแรงดันสูงได้ ใช้งานง่าย ราคาถูก ข้อจำกัด มีเสียงดังขณะทำงาน อายุการใช้งานจำกัดจากหน้าสัมผัส ไม่เหมาะกับการสวิตช์ความเร็วสูง Relay กับ Solid State Relay (SSR) ในบางงานอาจเลือกใช้ Solid State Relay แทน Relay แบบกลไก เนื่องจากไม่มีเสียง ทนทานกว่า สวิตช์ได้เร็วกว่า แต่มีราคาสูงกว่าและมีการสูญเสียพลังงานมากกว่า การต่อบอร์ด Arduino กับ Relay เป็นพื้นฐานสำคัญของงานระบบอัตโนมัติและ IoT ช่วยให้ผู้ใช้งานสามารถควบคุมอุปกรณ์ไฟฟ้าต่างๆ ได้อย่างปลอดภัยและมีประสิทธิภาพ ไม่ว่าจะเป็นงานภายในบ้าน งานการศึกษา หรือโครงงานเชิงอุตสาหกรรม หากเข้าใจหลักการทำงาน วิธีการต่อวงจร และข้อควรระวังอย่างถูกต้อง Arduino และ Relay จะกลายเป็นเครื่องมือทรงพลังที่ช่วยต่อยอดไอเดียและนวัตกรรมของคุณได้อย่างไม่จำกัด
